Fabricante de Acoplamiento Ranurado

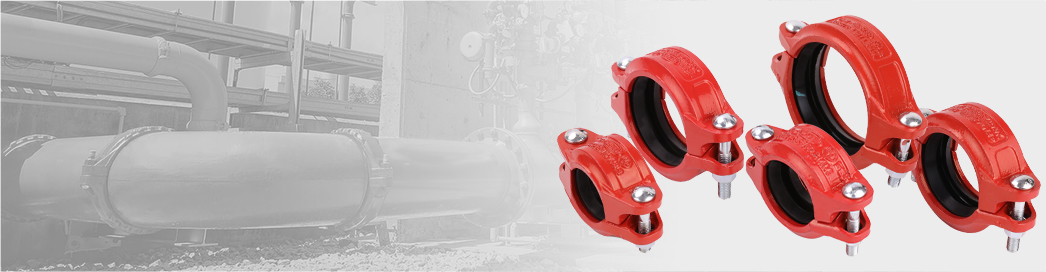

Los acoplamientos ranurados son conexiones mecánicas de tuberías que utilizan ranuras para entrelazar las tuberías. Estos acoplamientos se suelen utilizar en sistemas de tuberías para diversas aplicaciones, como el suministro de agua, la protección contra incendios, la climatización y las tuberías de proceso. Una de las principales ventajas de los acoplamientos ranurados es su facilidad de instalación. Al no requerir soldaduras ni roscas, pueden instalarse rápida y fácilmente, lo que puede reducir los costes de mano de obra y minimizar el tiempo de inactividad. Los acoplamientos ranurados también son flexibles y pueden absorber la vibración y el movimiento de las tuberías, lo que puede ayudar a reducir la tensión en el sistema de tuberías.
 El diseño básico de un acoplamiento ranurado consiste en dos accesorios de tubería con extremos ranurados y una junta entre ellos, que se sujeta mediante pernos o abrazaderas. Las ranuras de los accesorios de tubería se crean mediante una máquina especializada que corta una ranura en el extremo de cada tubería. A continuación, la ranura se rellena con una junta y los dos tubos se unen apretando los pernos o abrazaderas.
Los acoplamientos ranurados son una solución de conexión de tuberías fiable y rentable para una amplia gama de aplicaciones. Se utilizan habitualmente en entornos comerciales, industriales e institucionales y son reconocidos por su durabilidad, facilidad de instalación y versatilidad.

Shandong Zhihua Pipe Industry Co., Ltd.

Zhihua está ubicada en la ciudad de Weifang, la hermosa capital internacional de las cometas. Es una empresa de alta tecnología que integra I+D, producción y venta de accesorios de fuego, válvulas, extintores y otros productos de las empresas de alta tecnología. La compañía fue fundada en 2007, después de años de lucha, y la escala de la empresa ha sido un rápido desarrollo. En la actualidad, la empresa sólo tiene un área de construcción de más de 50.000 metros cuadrados, y toda la fábrica cuenta con más de 500 empleados, entre ellos 50 profesionales y técnicos con una licenciatura o superior y 10 ingenieros superiores.Profesional Acoplamiento Ranurado Fabricantes, Venta al por mayor Acoplamiento Ranurados Proveedores y Fábrica en China.

Con el fin de mejorar la calidad del producto, aumentar la capacidad de producción y las especificaciones del producto, la empresa comenzó a introducir un gran número de equipos de producción avanzados en 2010, incluyendo ZZ416 línea de moldeo automático 6 de inducción de frecuencia media 3T horno 4 juegos, Fadik 180T sistema de tratamiento de arena, Nidic sistema de eliminación de polvo y una serie de equipos avanzados. Este equipo no sólo estabiliza la calidad del producto, sino que también mejora la eficiencia de la producción y reduce la intensidad de trabajo de los trabajadores. Con el fin de garantizar la estabilidad de la calidad del producto, la introducción de espectrómetros importados, analizador de carbono y silicio de horno avanzado, analizador de imagen metalográfica, equipo de análisis de laboratorio de hierro fundido, la presión del producto, la tensión, el equipo de prueba de desgaste, y el establecimiento de varios laboratorios profesionales de pruebas de productos.Suministrar Acoplamiento Ranurado Venta al por mayor.

Calidad superior desde ZhihuaLa empresa ha pasado la ISO9001 sistema de gestión de calidad IS014001 sistema de gestión ambiental, y OHSAS18001 salud ocupacional y certificación de seguridad, todos los productos de la empresa a través de la certificación voluntaria de fuego, parte de los productos a través de los Estados Unidos FM, UL, SG Arena certificación CE.

  • Equipo de fábrica
  • Equipo de fábrica
  • Equipo de fábrica
  • Equipo de fábrica
  • Equipo de fábrica

NOTICIAS RECIENTES

2025.03.14 Noticias de la Industria
Diferencias entre bridas divididas y bridas de transición

Tabla de contenido Definición y funciones centrales Diferencias estructurales ...

2025.03.10 Noticias de la Industria
Innovaciones en accesorios de tuberías ranuradas

Tabla de contenido 1.‌introducción a conexiones de tubería ranurada‌ 2.‌elección de acoplamientos ...

2025.03.07 Noticias de la Industria
¿Cómo crean los acoplamientos ranurados una conexión segura?

Tabla de contenido ‌ La anatomía de los acoplamientos ranurados‌ ‌ Mecánica de u...

2025.02.28 Noticias de la Industria
Problemas y soluciones comunes para acoplamientos de tuberías ranuradas

Tabla de contenido ‌ Introducción a los sistemas de acoplamiento ranurado‌ ‌ ...

2025.02.20 Noticias de la Industria
Consideraciones clave para el uso de accesorios de tubería ranurado en diferente...

Contenido Accesorios de tubería ranurada son componentes utilizados para conectar tuberías y se aplican ampliamente en varios campos,...

CONOCIMIENTO DE LA INDUSTRIA

¿Cómo funciona un acoplamiento ranurado?

A acoplamiento ranurado consta de dos componentes: un extremo de tubo ranurado y una junta que encaja en la ranura. Cuando se presionan los dos componentes, la junta se comprime entre los dos extremos del tubo, creando un sellado hermético.

El extremo ranurado tiene una ranura mecanizada en la superficie exterior del tubo. La junta suele ser de caucho u otro material flexible y está diseñada para encajar en la ranura. La junta crea un sello entre los dos extremos del tubo, evitando fugas.
Los extremos ranurados de los tubos se conectan mediante una abrazadera que se aprieta alrededor del exterior de los extremos ranurados de los tubos. La abrazadera suele ser metálica y está diseñada para aplicar una presión constante alrededor de toda la circunferencia del tubo, garantizando una conexión segura y fiable.
Los acoplamientos ranurados están diseñados para ser fáciles de instalar y se pueden utilizar en diversas aplicaciones de tuberías, como sistemas de calefacción, ventilación y aire acondicionado, fontanería y protección contra incendios. Ofrecen varias ventajas sobre otros tipos de uniones de tuberías, como la facilidad de instalación, la flexibilidad y la capacidad de adaptarse a la dilatación y contracción térmicas.

¿Cuáles son los distintos tipos de acoplamientos ranurados?

Existen varios tipos diferentes de acoplamientos ranurados, cada uno diseñado para aplicaciones específicas. He aquí algunos de los tipos más comunes:
Acoplamientos ranurados rígidos estándar: Estos acoplamientos se utilizan para conectar dos tuberías y proporcionar una unión rígida y permanente. Suelen ser de hierro dúctil o acero inoxidable.
Flexibles acoplamientos ranurados: Estos acoplamientos están diseñados para absorber las vibraciones y permitir la dilatación y contracción térmica del sistema de tuberías. Se suelen utilizar en sistemas de climatización y fontanería y están fabricados con materiales como caucho o acero inoxidable.
Acoplamientos ranurados con brida: Estos acoplamientos están diseñados para conectar sistemas de tuberías ranuradas a sistemas de tuberías embridadas. Disponen de una brida en un extremo y un extremo ranurado en el otro, lo que facilita la conexión a ambos tipos de sistemas de tuberías.
Tes mecánicas ranuradas: Se utilizan para crear una derivación en un sistema de tuberías. Constan de una salida ranurada y un extremo de tubería ranurado, con una junta y una abrazadera para crear un cierre hermético.
Acoplamientos reductores ranurados: Se utilizan para unir tuberías de diferentes tamaños. Disponen de dos extremos de tubo ranurados de diferentes tamaños, conectados por una junta y una abrazadera.
Adaptadores ranurados: Se utilizan para conectar sistemas de tuberías ranuradas a otros tipos de sistemas de tuberías, como sistemas roscados o soldados.
Cada tipo de acoplamiento ranurado tiene sus propias características y ventajas, y el tipo de acoplamiento adecuado para una aplicación específica dependerá de factores como el tamaño de la tubería, el material y los requisitos del sistema.

¿Cuáles son los errores más comunes que hay que evitar al utilizar acoplamientos ranurados?

A continuación se indican algunos errores comunes que deben evitarse al utilizar acoplamientos ranurados:
Par de instalación incorrecto: Es importante seguir los valores de par de apriete recomendados por el fabricante al instalar acoplamientos ranurados. Un apriete insuficiente puede provocar fugas, mientras que un apriete excesivo puede dañar el acoplamiento, la tubería o la junta, comprometiendo la integridad de la unión.
Selección incorrecta de la junta: La selección de un tipo incorrecto de junta o el uso de una junta dañada puede provocar fugas o el fallo de la unión. Utilice siempre el tipo correcto de junta especificado por el fabricante y compruebe que no presenta daños antes de la instalación.
Tuberías desalineadas: Las tuberías desalineadas pueden causar tensiones en el acoplamiento, lo que puede provocar el fallo de la junta. Asegúrese de que las tuberías están correctamente alineadas antes de apretar el acoplamiento.
Preparación incorrecta de las tuberías: Es importante limpiar y preparar adecuadamente los extremos de las tuberías antes de instalar los acoplamientos ranurados. De lo contrario, pueden producirse fugas o fallos en la unión.
Selección incorrecta del acoplamiento: El uso de un tipo incorrecto de acoplamiento para una aplicación específica puede provocar fugas o fallos en la unión. Utilice siempre el tipo correcto de acoplamiento especificado por el fabricante para el sistema de tuberías específico.
Manipulación incorrecta de los acoplamientos: Dejar caer, arrastrar o manipular incorrectamente los acoplamientos ranurados puede dañarlos y comprometer su integridad. Manipule siempre los acoplamientos con cuidado.
Apoyo inadecuado: La falta de un soporte adecuado puede causar una tensión indebida en la junta del acoplamiento ranurado y puede provocar el fallo de la junta. Asegúrese de que el sistema de tuberías tiene el soporte adecuado para evitar tensiones indebidas en el acoplamiento.
Si se evitan estos errores comunes, los acoplamientos ranurados pueden ser una opción fiable y eficaz para unir tuberías en una amplia gama de aplicaciones.
